| L'Occhione
è un modello progettato e costruito sullo stile dei "droni" con
lo scopo di costituire una piattaforma volante per portare in quota una
macchina fotografica ed eseguire fotografie del territorio sottostante.
E' costruito al 95 % in depron con l'aggiunta di alcuni altri materiali
(compensato, carbonio, ecc.). L'ala adotta un profilo che è una
via di mezzo tra la tavolatta e il piano convesso. La fusoliera è
a cassone con trave di coda a sezione rettangolare. Elica spingente.
I dati principali del modello sono: AA: 1800 mm Lunghezza: 1525 mm Superficie alare:42,66 dm² Corda alare: 237 mm Carico alare: 35 g/dm² Peso in ordine di volo: 1491 g (compreso 186 g della macchina fotografica) Motore: brushless Cyclon premium 22 Elica: APC electro 10x5 Batteria: 3 celle lipoly da 2500 mAh Data collaudo: 24/5/2009 |
 |
| Il modello visto da sotto. Ogni alettone ha il suorvocomando HS81.. |
 |
| Il modello visto da sopra. |
 |
| Il modello in decollo. |
 |
| Il modello è principalmente costruito in depron con motore propulsivo. |
 |
| Il modello visto di lato con il dettaglio del "logo" (la testa dell'Occhione). |
 |
| Dettaglio in cui si apprezza il profilo dell'ala. |
 |
| Dettaglio della coda vista da sotto; il servo utilizzato per l'elevatore è un HS81 MG. |
 |
| Dettaglio dello sportello frontale con la macchian fotografica digitale nel suo alloggiamento. |
 |
| Dettaglio della coda con comando del timone (servo HS81). |
 |
| Dettaglio con motore e sportello di accesso laterale e foro di uscita dell'aria. per il raffreddamento delle batterie. |
 |
| Vista della zona di collocazione dell'ala. |
 |
| L'ala durante la costruzione. |
 |
| Il trave di coda con la "V" in balsa durante il montaggio. |
 |
| La fusoliera in costruzione. |
 |
| Fase più avanzata della fusoliera in costruzione. |
 |
| L'interno della fusoliera in costruzione con inquadrata la parte posteriore con visione parziale anche del trave di coda (in basso). |
 |
| La fusoliera in costruzione in corrispondenza dell'ala. |
 |

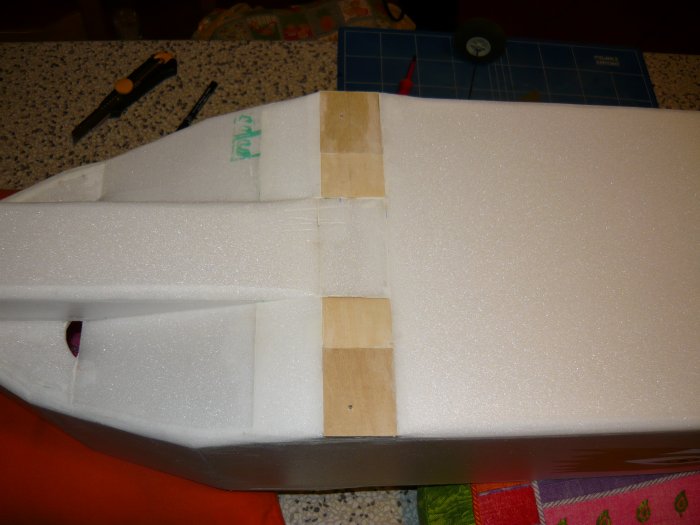

| La fusoliera vista da sotto con la placca in compensato per il collocamento del carrello. |
 |
| Esempio di una foto dall'alto ripresa in un'area palustre di ex cave (Cave del Praello) a Marcon (VE). |
|
|
